Équipement Cie., Ltd d'extrusion de GS-mach de Nanjing
ligne directe 24H : +86-18851021602 +86-15195907172
Lieu d'origine: | Fait à Nanjing |
Nom de marque: | GS-mach |
Certification: | CE SGS |
Numéro de modèle: | GSJ-65/150 |
Quantité de commande min: | 1 |
---|---|
Prix: | negotiation |
Détails d'emballage: | Embase en bois, doublure en plastique de preuve humide, plat-boîte plein-fermée externe |
Délai de livraison: | 45 jours après paiement de dépôt |
Capacité d'approvisionnement: | 100 mois réglés |
Matériel de processus: | Matériel de câble de PVC | Système de découpage: | Système chaud de coupe de refroidissement à l'air |
---|---|---|---|
Conducteur: | Conducteur régulateur de vis jumelle | mélangeur à haute vitesse: | 200 L |
Capacité: | 500-600 kg/h heures | Conducteur en spirale: | GS-500 |
Granulatoire simple de vis de granulation de PVC de pelletisation de vis jumelle humide de machine
La manière fonctionnante principale du granulatoire de PVC pelletise avec la granulation humide. Par l'une eau ou vapeur, l'engrais de base est entièrement chimiquement réagi après que le corps soit humidifié dans le cylindre. Sous certaines conditions de phase liquides, le mouvement tournant du baril est employé pour transformer la pression d'extrusion du matériel en boule.
Le principal avantage est d'employer la vapeur pour chauffer l'humidité, pour améliorer la température du matériel de granulation elle-même, pour réduire l'eau de granulation, pour réduire la charge du dessiccateur, et pour améliorer l'efficacité de fonctionnement. Le taux de granulation du granulatoire de tambour rotatoire peut atteindre 70%, et l'équipement est en fonction simple et commode en fonction et flexibles dans l'entretien. L'équipement est garni ultra du polyéthylène de poids (UHMW-PE), qui élimine le phénomène collant de mur du matériel, réduit la force de travail des travailleurs, et prolonge considérablement la durée de vie de l'équipement.
Introduction de machine
Modèle | Machine | Quantité |
1 | mélangeur de la grande vitesse 200L | 1 ensemble |
2 | Conducteur en spirale | 1 ensemble |
3 | Conducteur régulateur de vis jumelle | 1 ensemble |
4 | Boudineuse à vis du jumeau GS-65 | 1 ensemble |
5 | Connecteur | 1 ensemble |
6 | Boudineuse à vis GSD-150 simple | 1 ensemble |
7 | commutateur automatique d'écran de plat hydraulique | 1 ensemble |
8 | Système chaud de coupe de refroidissement à l'air | 1 ensemble |
Paramètre technique
Capacité ......... 200-600Kg/h
Une quantité d'alimentation ...... moins que 120Kg/h
Volume total/volume efficace ........ de 300L/150L
Vitesse ........ 380/735r.p.m d'axe
Poteau de changement de règlement de vitesse ......
Auto-frottement de manière de chauffage ......
Chauffage matériel/temps de mélange ...... à la température ambiante environ de 110 C /10min
Déchargeant la manière ...... pneumatique
Pression d'air comprimé de décharge ...... 0.39~0.49MPa
Moteur ...... Moteur à courant alternatif
Acier inoxydable intérieur de matériel de cylindre ......
Fonte d'aluminium de matériel de couverture de pot ...... Z102
Matériel de la fonte d'aluminium de port de décharge ...... Z102
Matériel de mélange d'émoi ......... Acier inoxydable…
Conducteur de vis 500 de conducteur de vis ......., acier inoxydable de trémie.
Machine du premier étage
Boîte de décélération
1) les pièces de distribution de décélération et de couple sont intégrées dans une, et la structure est compacte.
2) l'incidence radiale du roulement à rouleaux d'aiguille et la décélération d'incidence serrent à la clé dynamométrique le système de distribution ;
3) la vitesse est faite de matériel de haute qualité d'alliage, la précision est manufacturée selon l'exactitude de la vitesse ISO1328-1995 cylindrique, et toutes les vitesses sont carburées et durcies. Le profil de dent est équilibré par le logiciel de meulage spécial pour assurer la force de vitesse, la vibration de charge de dent, de haute résistance, à faible bruit et basse uniforme.
vis
1) la vis est une structure de bloc constitutif ;
2) matériel de mandrin : 40CrNiMoA, un élément fileté, et mandrin pour la connexion spirale, l'assemblée de haute résistance et grande et le démontage porteurs et faciles.
3) le matériel de l'élément de vis est l'acier à outils ultra-rapide de haute qualité W6MO5CR4V2, vide à hautes températures éteignant le traitement thermique.
4) dureté globale : HRC60-64 ;
5) la tête et le chapeau de vis sont reliés aux dents inverses pour assurer l'attache.
Baril
1) matériel : l'acier 45# est la base, et le trou intérieur est la double bague de haute qualité d'alliage.
2) le premier corps de cylindre est le corps de cylindre d'alimentation, le sixième corps de cylindre est un corps naturel de cylindre d'échappement, le neuvième corps de cylindre est un corps de cylindre de vide, et l'autre corps de cylindre est un corps fermé de cylindre.
3) le tube est refroidi par l'eau molle.
4) les six boulons de haute résistance faisants le coin intérieurs sont reliés entre les cylindres.
5) section de chauffage : la zone d'alimentation n'est pas chauffée, et l'autre utilise l'appareil de chauffage de haute qualité de fonte d'aluminium.
Machine de seconde étape
Boîte de décélération :
une commande de vitesse avec le siège dur de poussée de visage de dent de haute précision conçu par le professionnel de série de ZLYJ pour la boudineuse à vis simple est conçue pour adopter de diverses spécifications techniques stipulées dans JB/T8853-2001 « réducteur cylindrique de vitesse ». L'axe de sortie adopte 42CrMo de haute résistance, et d'autres roues de vitesse et pièces d'axe sont employées pour le matériel 20CrMnTi de haute résistance. Matériel : la vitesse est traitée par la carburation, éteignant et rectifiant, la précision de vitesse est haute et la dureté est haute, la précision de vitesse est GB10095-88,6, la dureté de surface de dent est HRC-54 à 62, le palier de butée est arrangée à l'embout avant de l'axe de sortie creux, la poussée axiale de la vis est soumise au fonctionnement de vis, la machine entière est petite, la portance est haute, la transmission est stable.
Vis
1) le matériel est 38CrMoALA la nitruration, la nitruration HV950-1050, profondément 0.6-0.75mm, fragilité moins d'II la catégorie, vis plaquant l'électrodéposition de chrome dure.
2) le noyau de la vis est refroidi par l'eau
Baril
1) le matériel est 38CrMoALA la nitruration, la nitruration HV950-1050, profondément 0.6-0.75mm, fragilité moins la catégorie d'II ;
2) le cylindre est refroidi par l'eau.
3) le tube est rainé, le tube de cuivre est fait, et l'eau est refroidie.
4) le bouclier est ajouté au cylindre, et l'acier inoxydable est fait de.
5) section de chauffage : utilisant l'appareil de chauffage de haute qualité de fonte d'aluminium
6) la tête de machine est chauffée par la machine de la température de moule
Paramètres techniques principaux :
Malaxeur | Capacité | 110L |
Sortie | 100-140 kg/batch | |
Puissance de moteur | 180 kilowatts | |
Boudineuse à vis du jumeau GS-75 | Puissance de moteur principal | 132 kilowatts |
diamètre de vis | 71 millimètres | |
Vis L/D | 36:1 | |
Boudineuse à vis GSD-180 simple | Puissance de moteur principal | 75kw |
Diamètre de vis | 180 millimètres | |
vis L/D | 9:1 |
Service après-vente et support technique :
Services de préventes
* tous les soucis de notre machine par l'email/téléphone seront répondus DÈS QUE POSSIBLE d'ici 24 heures
* enquête et appui de consultation
* réponse rapide.
* regardez notre usine
Service après-vente
* Traning comment installer la machine, formant comment utiliser la machine
* les ingénieurs sont disponibles pour entretenir des machines à l'étranger
* une garantie d'an pour la machine s'attendent à la pièce de rechange, nous peut assurer le service perpétuel de technologie pour résoudre n'importe quelle forme de problème vous.
Contact
Équipement Cie., Ltd d'extrusion de GS-mach de Nanjing
Parc industriel de No.12 Shanghu, rue de Jiangning, secteur de Jiangning, Nanjing Chine
Téléphone mobile Whatsapp : +86 18851021602
Téléphone : 86-25-81030382- 8h00 | 17h00
Fax : 86-25-52790852
Email : extruder5@njgsmach.com
Web : http://www.plasticpelletextruder.com

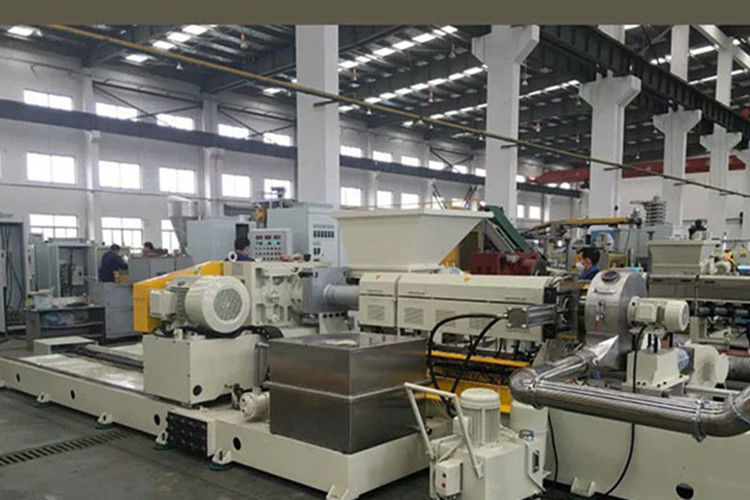

Image de produit :
